| 序號 | 項目 | 名稱 | 數量 | 備注 |
| 1 | 沙盤 | 智能家居實訓沙盤 | 1 | 一體化供電平臺 |
| 2 | 調試平臺 | 物聯網實驗平臺 | 1 | 一體化供電平臺 |
| 3 | 供電底板 | 3.3V/5V供電底板 | 16 | 支持磁吸搭積木 |
| 4 | 單片機模塊 | 嵌入式STM32模塊 | 16 | 支持磁吸搭積木 |
| 5 | 無線通訊模塊 | ZigBee無線通信模塊 | 16 | 支持磁吸搭積木 |
| WIFI無線通信模塊 | 1 | 支持磁吸搭積木 | ||
| 6 | 傳感器模塊 | 空氣溫濕度傳感器 | 1 | 支持磁吸搭積木 |
| 光照傳感器 | 1 | 支持磁吸搭積木 | ||
| 霍爾(門磁)傳感器 | 1 | 支持磁吸搭積木 | ||
| 人體紅外傳感器 | 1 | 支持磁吸搭積木 | ||
| 氣體傳感器 | 1 | 支持磁吸搭積木 | ||
| 火焰?zhèn)鞲衅?/span> | 1 | 支持磁吸搭積木 | ||
| 紅外對射傳感器 | 1 | 支持磁吸搭積木 | ||
| 限位器傳感器 | 1 | 支持磁吸搭積木 | ||
| 7 | 執行控制器模塊 | 雙路繼電器執行器 | 4 | 支持磁吸搭積木 |
| 8 | 云平臺 | 公有云平臺 | 1 | 支持上云 |
| 9 | 其他配件 | 電源線、香蕉線等 | 1 |
| 智能家居實訓沙盤參數 | |||
| 序號 | 名稱 | 參數 | 圖片 |

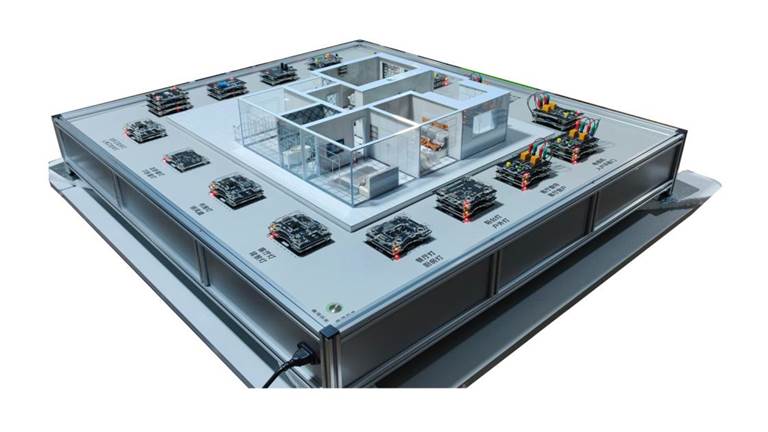

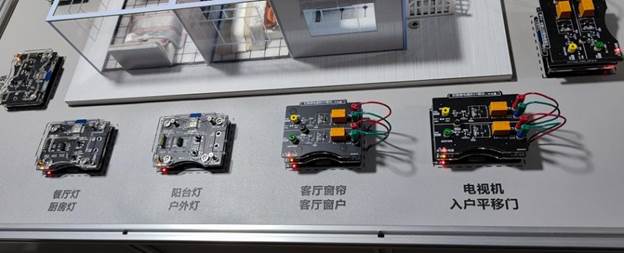

| 1 | 智能家居實訓沙盤 |
l 采用鋁合金骨架，尺寸1.1m*1.0m*0.25m； l 采用5V-12V安全電壓，提供1路電源總開關； l 內置平層沙盤模型，支持12路燈光、電動窗簾、電動窗戶、電視機、電動門、空調、排風扇、警示燈、攝像監控等燈光電器； l 內置智能家居沙盤主板，支持多路燈光電器控制，支持wifi路由功能，支持拓展卡，支持語音控制等功能； l 提供16路磁吸模塊連接板，支持物聯網模塊磁吸搭積木連接，至少支持3層模塊疊加； l 提供8路接線插座，用于接線連接； |
 |
| 2 | 物聯網實驗平臺 |
l 外觀尺寸：長415*寬310*高50（mm），材質：鋁合金楔形結構； l 實驗平臺采用一體式供電結構，整個實驗過程只需連接一根電源線和數據線即可。 l 采用全新的教學模式：磁吸積木式教學，所有模塊可以進行疊羅漢式(搭積木)的組裝連接，支持多層模塊疊加，無需外數據線與電源線； l 提供5V供電接口（Type-C）、以太網接口、雙路USB接口、J-link下載器接口、CC-Debugger下載器接口、RS232/RS485串口，其中J-link下載器、CC-Debugger下載器均為平臺內置，下載程序時只需將模塊吸附到平臺對應下載端即可，無需接線； l 內置USB串口服務設備,通過1路USB虛擬出多路串口，根據端口虛擬出不同的串口，最多可拓展8路串口接口，其中包含普通TTL串口4路，485串口4路； l 實驗平臺具備8個通用實驗?zāi)K插槽，每個插槽集成12路接觸點，供模塊進行數據通訊及供電，并且插槽集成防短路功能，可直接將模塊吸附到插槽內,支持最多8個模塊聯動實驗； l 實驗平臺上集成了485選擇鍵、ZigBee仿真器復位鍵、J-Link仿真器啟動鍵和虛擬儀器啟動鍵，在使用不同功能的時候，方便切換和使用，同時實訓平臺內部集成還原功能模塊，當通訊及仿真調試出現混亂時，只需關閉電源再重啟，即可恢復出廠設置； |
 |

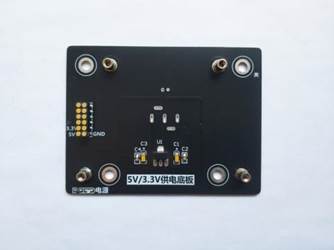

| 3 | 3.3v/5v供電底板 |
l 提供3.3v/5v供電觸點，為上層模塊進行持續供電； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

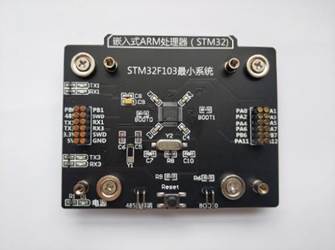

| 4 | 嵌入式STM32處理器 |
l 采用STM32F103處理器，內核：ARM 32位的Cortex™-M3 CPU；最高72MHz工作頻率，在存儲器的0等待周期訪問時可達1.25DMips/MHz (Dhrystone 2.1)； l 存儲器： l 從16K到32K字節的閃存程序存儲器； l 從6K到10K字節的SRAM； l 支持USB、CAN、6個定時器、2個ADC 、6個通信接口； l 提供485選擇端、BOOT0兩路接口；提供1個復位鍵； l 程序下載方式為實驗平臺內部下載，即無須外部接線，節省接線操作時間，帶有電源保護電路； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

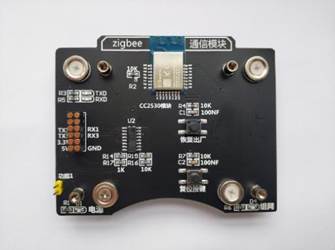

| 5 | ZigBee無線通信模塊 |
l 主芯片：CC2530F256，256K Flash，8K RAM，內置8051單片機及無線收發器，支持11-26信道更改，支持點播、組播、廣播多種類型數據通信，支持自動組網及網絡自愈功能； l 串行速率：9600-115200bps多種速率可選； l 無線頻率：2.4GHz； l 無線協議：ZigBee2007/PRO； l 通訊接口：UART； l 無障礙傳輸距離：200米； l 集成串口切換功能，通過跳線方式，可將通訊線路進行切換； l 具備協調器、路由器及終端功能，可通過串口指令讓設備在三種類型中自由切換； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

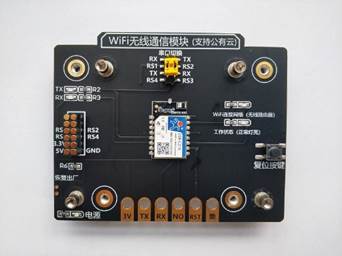

| 6 | Wifi無線通信模塊 |
l 主芯片集成MAC、基頻芯片及射頻收發單元，內置低功耗運行機制，可以有效的降低功耗運行； l 支持WiFi@2.4GHz802.11b/g/n無線標準； l 支持WEP/WPA-PSK/WPA2-PSK安全模式； l 支持AP、STA、AP+STA工作模式； l 完全集成的串口轉無線TCP/UDP傳輸功能，多個串口速率選擇； l 支持TCP/UDPClient注冊包機制； l 支持SimpleConfig/Airkiss/usrlink快速聯網配置； l 支持AT+指令集配置； l 集成串口切換功能，通過跳線方式，可將通訊線路進行切換； l 通過參數配置，可通過WiFi無線節點，將傳感器數據傳入云端； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

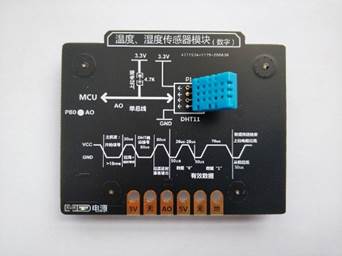

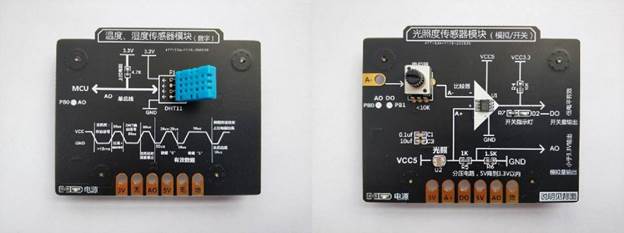

| 7 | 空氣溫濕度傳感器 |
l 采用DHT11傳感器； l 溫度：檢測范圍0-50度，精確到可以達到0.5℃； l 濕度： l 檢測范圍20%RH-95%RH, 精確到可以達到2%RH； l 支持電容型濕度傳感實驗； l 支持濕度值脈沖信號輸出； l 輸出形式：數字量； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

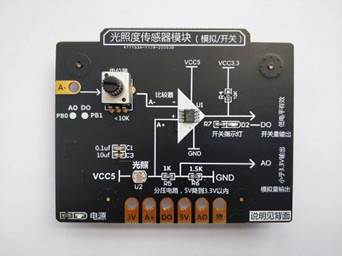

| 8 | 光照度傳感器 |
l 采用ROHM原裝BH1750FVI芯片； l 輸出形式:數字量、模擬量； l 使用寬電壓LM393電壓比較器,工作穩定； l 光照度范圍：0-65535lx l 傳感器內置16bitAD轉換器，直接數字輸出，省略復雜的計算，省略標定，不區分環境光源，接近于視覺靈敏度的分光特性，可對廣泛的亮度進行1勒克斯的高精度測定； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

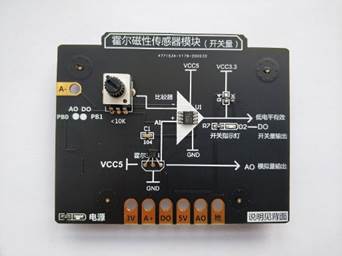

| 9 | 霍爾傳感器 |
l 使用3144霍爾傳感器； l 工作頻率寬：DC100KH； l 使用寬電壓LM393電壓比較器,工作穩定； l 支持靈敏度可調； l 支持信號輸出指示； l 輸出形式：開關量 l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

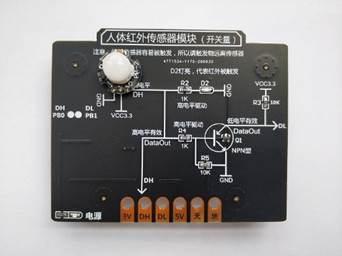

| 10 | 人體紅外傳感器 |
l 采用SR602感應傳感器； l 感應距離：0-5M； l 支持紅外對射、紅外漫反射傳感實驗； l 同時提供傳感器的模擬量信號； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

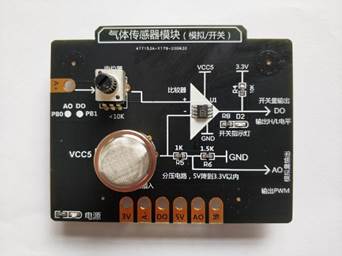

| 11 | 氣體傳感器 |
l 采用可拆卸結構，支持MQ系列半導體氣敏元件； l 支持1路數字量輸出； l 支持1路模擬量AD輸出功能； l 支持靈敏度可調； l 檢測濃度：300-10000ppm； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

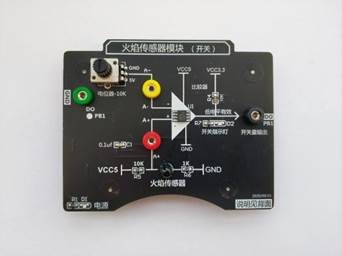

| 12 | 火焰?zhèn)鞲衅?/span> |
l 探測角度：60°； l 檢測波長：760nm-1100nm； l 輸出形式：開關量； l 支持靈敏度可調； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

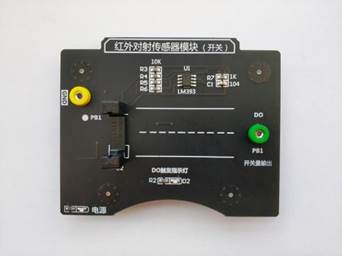

| 13 | 紅外對射傳感器 |
l 采用H2010直射型光電傳感器，槽寬10mm； l 使用寬電壓LM393電壓比較器,工作穩定； l 具有信號輸出指示燈，輸出高電平燈滅，輸出低電平燈亮； l 輸出形式：開關量； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

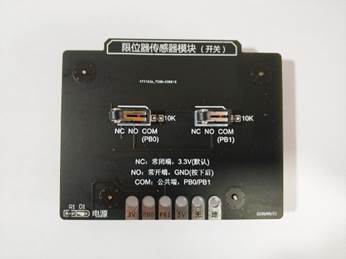

| 14 | 限位器傳感器 |
l 采用工業生產的機械限位器，限位器被觸發后可以選擇高電平輸出或者低電平輸出形式； l 提供雙路限位器，支持外接設備控制； l 提供NO、COM、NC三路輸出端； l 可以模擬一些工業傳感器的觸發采集，如紅外柵欄、人體紅外等； l 輸出形式：開關量； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

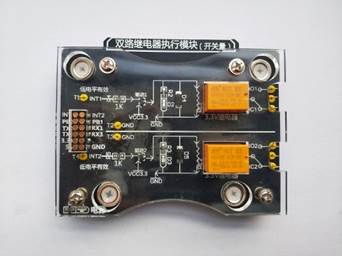

| 15 | 雙路繼電器執行器 |
l 采用5V控制繼電器，實現雙路控制開關； l 繼電器規格3A-200VAC；3A-30VDC； l 提供NO、COM、NC三路輸出端，可外接控制設備； l 提供雙路指示燈，顯示繼電器狀態； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。 |
 |

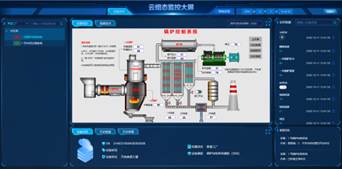

| 16 | 公有云平臺 |
l 支持傳統工業上云：可通過多種通訊方式，如: 5G（NB-IOT）、4G、GPRS（2.5G）、 Lora、 WiFi等，將工業上傳統硬件（包括教學傳感器模塊）接入云端，實現對工業生產環境數據的全面監控； l Modbus協議：采用工業上常用的Modbus協議，可將工業級別傳感器完全移植到教學實踐中，并提供源代碼，讓學生更快的與社會接軌； l 可以通過wifi、4g、nb-iot無線模塊，將傳感器數據直接采集到云端顯示； l 支持云組態設置； l 支持手機接收傳感器報警信息； l 支持微信小程序顯示組態內容，及控制設備等功能； |
 |
| 智能控制實驗 | 綜合實訓實驗 |
| 實驗一、智能燈光控制實驗（12路） | 實驗九、 WiFi無線通信實驗 |
| 實驗二、智能窗簾控制實驗 | 實驗十、 環境檢測與聯動實驗 |
| 實驗三、智能窗戶控制實驗 | 實驗十一、RFID讀卡與應用實驗 |
| 實驗四、智能門禁控制實驗 | 實驗十二、云平臺配置與應用實驗 |
| 實驗五、智能空調控制實驗 | 實驗十三、單片機開發與應用實驗 |
| 實驗六、智能電視控制實驗 | 實驗十四、傳感器采集與應用實驗 |
| 實驗七、智能監控控制實驗 | 實驗十五、執行器控制與應用實驗 |
| 實驗八、智能風扇控制實驗 | 實驗十六、ZigBee無線傳感器網絡配置實驗 |
友情提示：
1、貨品驗收：閣下收貨時請檢查物聯網智能家居實訓沙盤的貨品外觀，核實物聯網智能家居實訓沙盤的數量及配件，拒收處于受損狀態的物聯網智能家居實訓沙盤；
2、質保：頂邦將為閣下提供物聯網智能家居實訓沙盤產品說明書內的質保條件和質保期，在質保范圍內提供對物聯網智能家居實訓沙盤的免費維修，超出條件承諾時提供對物聯網智能家居實訓沙盤的有償維修；
3、退換貨：閣下單方面原因?qū)е碌奈锫?lián)網智能家居實訓沙盤選型錯誤或物聯網智能家居實訓沙盤購買數量錯誤，造成物聯網智能家居實訓沙盤的退換貨要求，將不被接受；
4、貨期：物聯網智能家居實訓沙盤的發貨期為參考值，如您需要了解物聯網智能家居實訓沙盤的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對物聯網智能家居實訓沙盤有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關物聯網智能家居實訓沙盤的咨詢。
