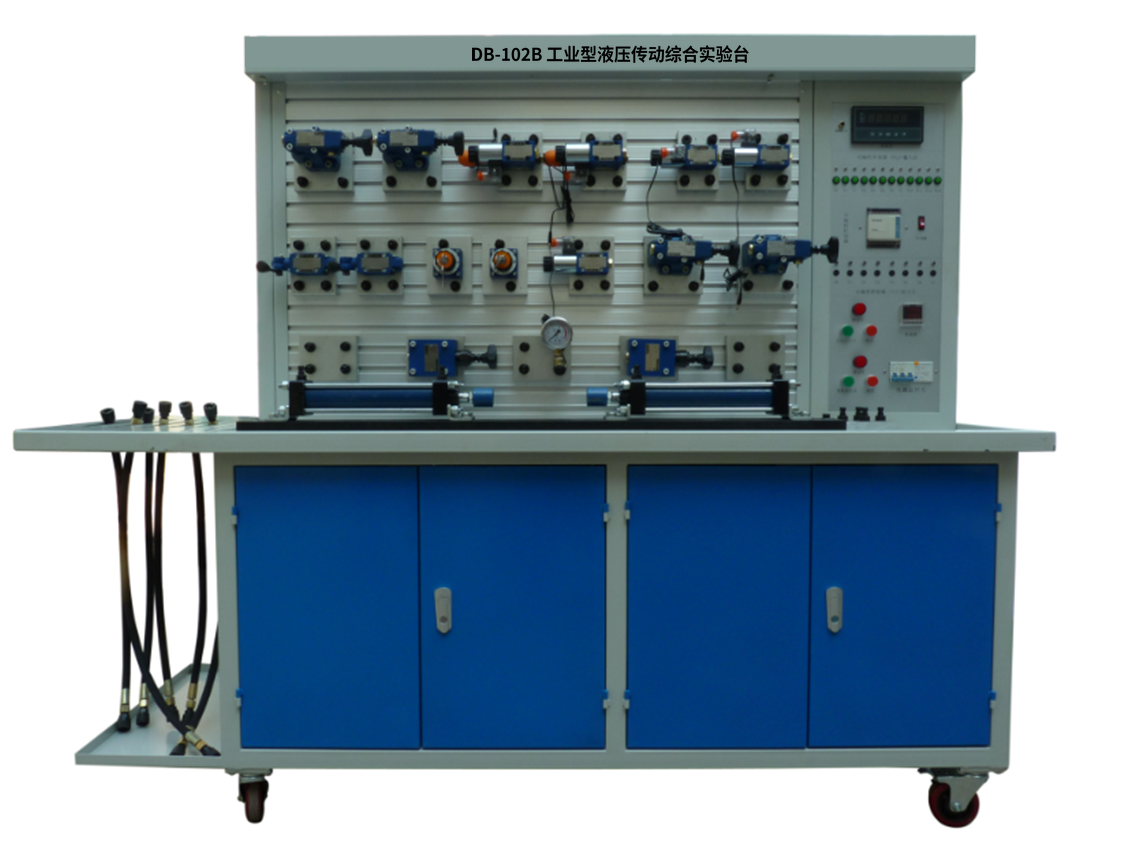

DB-102B 工業型液壓傳動綜合實驗臺

工業型液壓傳動綜合實驗臺主要用于各類工科大專院校的液壓傳動課程的實驗教學。
工業型液壓傳動綜合實驗臺采用先進的力士樂型液壓元件和獨特的模塊化，直接構成插接方便的液壓系統。學生通過自選式的實驗，對液壓系統的組成、液壓系統的工作原理、壓差與流量的特性、主要元部件的靜、動態特性測試以及各種液壓回路的測試有深刻的認識，從而提高了學生對液壓系統的動手能力、設計水平,以及綜合能力的運用。

一、主要特點:
1、實驗臺結構 ：2.0mm金屬板材制作，帶有液壓元件儲存箱，表面亞銀噴塑工藝處理美觀大方，面板陽極氧化處理，T型槽鋁型材操作平臺。
2、元件模塊化：各液壓元件為獨立模塊設計，配有方便安裝的底板，可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
3、連接方式：閉合式防漏快插接頭使實驗回路的組裝更簡便、快速可靠，連接密封性能好、不漏油、清潔、干凈。
4、液壓閥件性能：采用標準的工業級元件，國內名牌產品性能可靠、精度高。
5、軟件及實訓CAI課件：提供功能強大的液壓系統仿真軟件。
液壓仿真教學軟件：可提供液壓回路仿真設計及實訓CAI課件，不僅可以對液壓閥的結構進行演示，還可設計液壓回路，并進行參數調整及仿真動作。學生不僅理解了減壓閥的工作原理，而且有了親臨實際的感覺。軟件具有以下功能：
a. 軟件可提供大量的液壓標準元件圖庫，并可在回路中設置相關元件的技術參數。
b. 軟件可設計并繪制符合工業標準化的回路圖，包括：液壓回路圖、電氣控制電路圖、液電-控制回路，并可列出元件表、輸出圖紙。
c. 所設計的回路可進行動作仿真。包括：動作的點動、自動、暫停等多種形式。
d. 軟件能夠判別回路設計是否正確，并給出提示。
    6、測量儀器：傳感器測試精度可達到0.5級精確測量精度。
7、可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。
該設備能適應現代實驗教學的先進性、開放性和可擴展性三個層次的實驗教學要求，充分體現了該設備的機電一體化教學的多功用性。
A．部分機型軟件對用戶開放，供業主進行二次開發及科研設計。
B．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；
C．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。
8、易維護易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因為獨特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性先進性、安全性、穩定性、可管理性以及可擴展性的全面要求
9、控制多元化：軟件控制、PLC控制、繼電器控制、時間繼電器控制、手動控制等，。
10、系統安全性能：采用進口電機泵組，噪音低、壓力流量自動限壓。液壓元件的最大承受壓力為31.5Mpa,額定工作壓力為6.3Mpa，是安全的液壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電）自動斷開總電源，控制電路均為24V直流安全電壓。
二、實驗項目：
1. 標準系列液壓元件工作原理認識實驗
    2. 液壓元件能測試實驗，
(1) 液壓泵的特性測試
1). 液壓泵的空載性能測試
2). 液壓泵的效率特性測試（機械效率、容積效率）
(2) 溢流閥的特性測試
1). 溢流閥的靜態特性測試
3. 10大類擴展可達 90余種典型回路
（1）液壓回路性能實驗
1．節流節流調速回路性能實驗      2. 回油節流調速回路
（2）壓力控制回路
         3.溢流閥調壓回路        4. 多個溢流閥的二級調壓
5.液壓泵的調壓回路
（3）減壓回路
         6.減壓閥的速度控制回路       7.減壓閥的二級進給回路
（4）卸荷回路
        8．換向閥的卸荷回路        9．溢流閥與壓力繼電器的卸荷回路
        10．先導式溢溢閥的卸荷回路
（5）平衡回路
        11．順序閥的平衡回路       12.單向節流閥的平衡回路
13.采用液控單回閥的閉鎖（平衡）回路；
（6）調速回路
        14. 流量閥短接的速度換接回路    15.變量泵—調速閥調速回路
        16.差動回路
（7）液壓缸同步回路
        17.液壓缸串聯同步回路        18.節流調速閥的同步回路
（8）液壓缸順序動作回路
        19.壓力繼電器的順序動作回路 20.順序閥的順序動作回路
        21.電容式接近開關的順序動作 22.行程閥的順序動作
　　　 23. 時間繼電器控制的順序回路
（9）緩沖回路
        23.節流閥的緩沖回路          24.溢流閥的緩沖回路
（10）鎖緊回路
       25.單向閥的鎖緊回路          26.電滋閥的O型中位機能的鎖緊回路
       27.液控單向閥的鎖緊回路
　　(11).換向回路
　　　 28.電磁換向閥的換向回路　　　　
4、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。
        （1）、PLC的指令編程，梯形圖編程的學習
        （2）、PLC編程軟件的學習及使用
        （3）、PLC與計算機的通訊，在線調試、監控
        （4）、PLC對液壓傳動控制的優化
         (5)、PLC控制的連續往返回路
　　　　 (6)、PLC控制的延時返回的單往復回路
　       (7)、PLC控制的壓力繼電器順序動作回路
　　　　(8)、PLC控制的行程開關順序動作回路
三、技術參數
① 實驗工作臺
實驗工作臺由金屬板材主體與鋁合金型面板(T型鉤槽)等構成。
實驗臺尺寸：長×寬×高=1600mm×810mm×1850mm    (其包裝后約500kg)
② 液壓泵站
系統額定工作壓力：7Mpa。（最大可至10Mpa）
⑴. 電機—泵裝置（1臺）
變量葉片泵：單向，公稱排量6.67 mL/r
電機：三相交流電壓， 1.5KW，轉速1450r/min
(2).油箱：公稱容積60 L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
③ 常用液壓元件
以北京華德力士樂技術元件為主，配置詳見配置清單。
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓件安放在鋁合型面板上。
④ 電氣測控單元
可編程序控制器(PLC)：三菱FX1s-20MR系列， I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz；控制電壓為DC24V，設有手動，自動，順序等控制功能，安全可靠，方便靈活；配有壓力表、流量計、轉速表等測量工具。
四、配置清單
1、液壓實驗臺部分

序號	名稱	規 格型號	數 量	備注
1	實訓桌	1650×650×1800，4只2600承載萬向滾輪,采用1mm-2mm厚度鋼壓制而成；導軌式抽屜，亞光噴塑烤漆工藝外表美觀大方。	1只	自制
2	實訓屏	1210×790×20　2.5mm 配合過渡底板進行搭接	1只	自制
3	壓力出口分配器	130×100×25鋁型材	1只	開模自制
4	壓力回油分配器	130×100×25鋁型材	1只	自制
5	元件存入柜	880×650×600　鋼制，亞光噴塑	1只	自制

2、液壓泵站部分

序號	名稱	規 格型號	數 量	備注
6	驅動電動機	采用銑鐵外殼運轉躁音低于50分貝，臥式Vp-12	1臺	神煜
7	變量葉片泵	公稱排量6,67mL/r	1只	神宇
8	油箱	50 L，金屬鋼板折邊制作，蓋邊加厚材料作支撐，表面噴塑，外形美觀大方	1只	自制
9	空氣濾清器	活動網口徑φ32，通過流量大于20L/min	1只	過濾精度300目
10	濾油器	MF-03 過濾精度200目	1只	油升
11	油溫油面計	鍍銘鐵質外殼	1只	油升
12	吸油管	300mm	1只	自制

3、液壓執行元件

序號	名稱	規 格型號	數量	備注
13	雙作用液壓缸	行程200mm，桿徑與活塞比1：2	2只	中國正控液壓

4、液壓實驗臺元件配置

序號	名稱	規 格型號	數量	備注
14	節流閥截止閥	單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa	2只
15	單向閥	RVP610,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16	2只
16	液控單向閥	SV10, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa	2只
17	直動式溢流閥	DBDH6	1只
18	先導式溢流閥	DB10	1只
19	順序閥	DZ10最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座	2只	力士樂技術
20	調速閥	2FRM5, control flow 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16	2只
21	減壓閥	DR10口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座	1只
22	二位四通電磁換向閥(單)	兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	2只
23	二位三通電磁換向閥(單)	兩位三通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只
24	三位四通電磁換向閥(O)	4WE6E三位四通流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只
25	三位四通電磁換向閥(M)	4WE6G三位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只
26	二位四通手動換向閥	4WMM3WE6A兩位二通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只
27	壓力繼電器	HED40A15 彈簧管式	1只
28	四通	鋁型材，鋁錠AL6063精致開模制成	2只	自制
29	五通	鋁型材，鋁錠AL6063精致開模制成	2只	自制
30	甘油式壓力表	10MPa 硅油耐震內紅色標簽分別顯示MPa值和psi值	3只	臺灣

5、液壓實驗臺輔件

序號	名稱	規 格型號	數量	備注
31	高壓油膠管	各種實驗臺適用尺寸油管，兩端為公制螺紋，閉鎖式接頭膠層內置鋼絲，耐壓值28MPa	1套
32	開閉式快換接頭（公接頭）	8通徑，帶自動閉合功能，接插不漏油	1套	自制
33	開閉式快換接頭（母接頭）	8通徑，帶自動閉合功能，接插不漏油	1套	自制
34	液壓油	普力抗磨液壓油32#	40升	中國石化
35	固定支架	每個支架帶T型固定鎖緊旋扭	4只	自制

6、液壓實驗臺儀器儀表

序號	名稱	規 格型號	數 量	備注
36	轉速傳感器	二線	1只	滬工
37	轉速器	ZN48	1只	上海
38	電感式接近開關	PNP型 24V 0.5A，二線制，線長1.2米，絕緣等級高，耐油，耐腐蝕	4只	中國滬工
39	三相功率表	顯示電機三相功率	1個	上海
40	流量傳感器儀表		1只	上海
41	流量傳感器	LWG6	1只	上海

7、液壓實驗臺電氣控制單元

序號	名稱	規 格型號	數 量	備注
42	編程器（PLC）	FX1S-20MR	1只	三菱
43	編程電纜	1.5米	1套	三菱
44	開關電源模塊	WV分別輸出DC24V 4.5ADC12V 1.5A	1只	臺灣明緯
45	電源啟停模塊	含三相四線漏電保護（輸出380V/220V）	1套	HGG（海格）
46	時間繼電器模塊	HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出	１只	ZN48
47	交流接觸器	施耐德	1只	華通
48	按鈕模塊	啟動按鈕，停下按鈕，，可編程控制器輸入輸出等	1套	華通
49	液壓仿真軟件	中文版	1套	費斯托
50	液壓回路仿真軟件	MGCS	1套	峰啟

8、液壓實驗臺易損件

序號	名稱	規 格型號	數 量	備注
51	密封膠帶	（生料帶）	1卷	8通徑
52	密封組合墊片	Φ16	2只	上海
53	開閉式接頭	雙閉鎖接頭	1套	自制
54	按鈕開關	安裝孔Φ10	1只	正泰
55	保險絲	5A	10只	正泰
56	電器插頭、插座	上海精藝	1套	正泰
57	電源線	5米	1條	昆山
58	三相四線插頭	16A	1條	公牛

9、液壓實驗臺常用工具、資料

序號	名稱	規 格型號	數 量	備注
59	活動扳手	6”	1把	上海滬工等
60	呆口扳手	17-19	1把
61	內六角扳手	1.5mm – 10mm	1套
62	螺絲刀	一字型十字型共2把	1套
63	尖嘴鉗	滬工	1把
64	實驗臺說明書	紙質	1冊	操作說明書
65	實驗指導書	紙質		實驗指導書
66	各儀表說明書	紙質	1冊	儀表說明書
67	編程手冊		1張	電子版
68	傳感器說明書	紙質	1冊	傳感器說明書

友情提示：

1、貨品驗收：閣下收貨時請檢查工業型液壓傳動綜合實驗臺的貨品外觀，核實工業型液壓傳動綜合實驗臺的數量及配件，拒收處于受損狀態的工業型液壓傳動綜合實驗臺；

2、質保：頂邦將為閣下提供工業型液壓傳動綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對工業型液壓傳動綜合實驗臺的免費維修，超出條件承諾時提供對工業型液壓傳動綜合實驗臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌墓I(yè)型液壓傳動綜合實驗臺選型錯誤或工業型液壓傳動綜合實驗臺購買數量錯誤，造成工業型液壓傳動綜合實驗臺的退換貨要求，將不被接受；

4、貨期：工業型液壓傳動綜合實驗臺的發貨期為參考值，如您需要了解工業型液壓傳動綜合實驗臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對工業型液壓傳動綜合實驗臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關工業型液壓傳動綜合實驗臺的咨詢。
