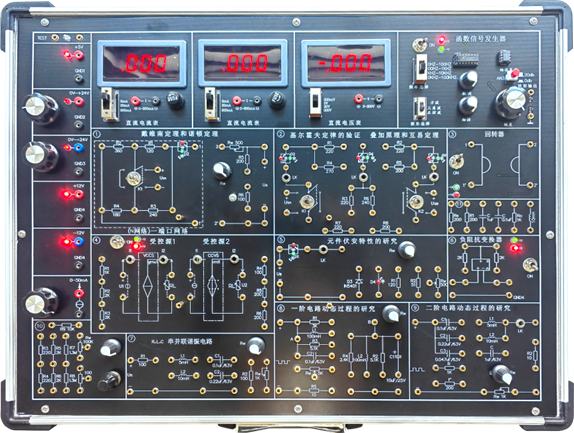

電路分析實驗平臺，電路分析實驗箱以箱式設計，集電源、測量用電表、實驗模塊于一體，實驗箱連接部分采用了鎖緊疊插式鍍金大孔，連接可靠、壽命長，實驗數據精確，面板采用了雙面板敷銅制作工藝，正面為線路原理，反面為具體線路分布和元件，使學生在實驗時對原理一目了然。
二、主要組成部件
電路分析實驗平臺，電路分析實驗箱由鋁木合金材料制作箱體，無任何污染源，箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗電路模塊區等組成。
三、主要技術指標
1）輸入交流AC：220V±10%。
2）直流穩壓輸出：2組DC：±12V/1.5A，1組DC：5V/1.5A。
3）直流穩壓可調輸出:1組DC:0～±24V/1A連續可調輸出,電壓調節采用高精度進口電位器,精度%0.1。每路電源均有短路保護自動恢復功能。
4）恒流源：0～50mA可調恒流源輸出，恒流輸出調節采用高精度進口電位器,精度%0.1。有開路保護功能。
5) 函數發生器:輸出波形：方波、三角波、正弦波,頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。頻率調節采用高精度進口電位器,精度%0.1。
6）配置0-100Ω和0-100K連續可調電位器各一個。
7）提供數字式直流電流表2只，各分0~2mA 、0~20mA、0~200mA 共3檔測量。
8）提供數字式直流電壓表1只，分200mV、2V、20V、200V共4檔測量。
9）設計有一組導線通斷測試電路，方便實驗導線在線測試。
10)實驗器件組成：有l(wèi)～2W電阻25只、電容8只、電感6只、進口高精度電位器6只(2只500、2只1K、1只5K、1只100K)，運放四組等，這些器件包含下列實驗模塊中:1）元器件伏安特性的測量;2）電路中電位的研究;3）戴維南定理和諾頓定理;4）疊加定理和互易定理;5) 基爾霍夫定律的驗證;6）一階動態電路;7）二階動態電路;8）負阻抗變換器電路;9）R、L、C串、并聯諧振電路;10）受控源VCVS、VCCS電路;11）回轉器電路。
11）留有擴展模塊接入?yún)^(qū)，尺寸155×98mm,可以任意擴展其它實驗模塊。
12）實驗板用進口環保2mm厚敷銅板,以雙面板和無鉛噴錫制作工藝制成。防止了實驗連接插孔用多了出現松動掉落現象的發生。
13）安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
14)機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角。
15）配套虛擬仿真實驗軟件，可仿真所有實驗例程。
四、主要實驗項目
1）基本電工儀表的使用與測量誤差的計算
2）減少儀表測量誤差的方法
3) 電阻的串聯、并聯和混聯
4) 電路故障分析
5）線性與非線性元件的伏安特性。
6)電位及其與電壓關系的研究。
7）基爾霍夫定理。
8）疊加定理。
9）電壓源與電流源的等效變換。
10）戴維南及諾頓定理。
11）受控源VCVS、VCCS的實驗。
12）典型電信號的觀察和測量。
13）RC一階電路的響應測試。
14）二階電路的響應測試。
15) RC選頻網絡特性測試。
16) R、L、C串聯諧振電路的研究。
17）R、L、C并聯諧振電路的研究。
18) 雙口網絡測試。
19）回轉器實驗
20) 其它電路的研究
五、該實訓室配置十字螺絲刀5把。
六、實驗箱配置表
| 序號 | 名稱 | 說明 | 數量 |
| 1 | 實驗主機箱 | 含詳細技術指標里全部軟硬件 | 1臺 |
| 2 | 2號實驗用導線 | 長0.5米 | 25根 |
| 3 | 交流電源線 | 長1.5米 | 1根 |
| 4 | 電流測試線 | 長0.5米 | 1根 |
| 5 | 實驗指導書 | 1本 | |
| 6 | 保險絲 | 2支 |
