電子工藝實訓室配備電子產品總裝生產線2條，PCB印制版快速制作系統1套，SMT表面貼裝實訓系統1套，還配有實訓工具包40套，數字存儲雙蹤示波器10臺，數字萬用表40臺，指針萬用表20臺，低頻函數信號發生器2臺，數字頻率計1臺，數字毫伏表2臺，數字穩壓電源2臺，主要面向理工科學生進行電子產品裝配技術實習，可同時容納40名學生進行實訓。
本實訓室主要承擔電子產品制作與維修、電子測量技術、表面貼裝技術等課程的教學任務和電子工藝實訓，電子產品焊接與調試訓練等實踐性教學任務。本實訓室開出的主要實訓項目有：
1 、電子元件的識別與測量
2 、電子產品焊接工藝訓練
3 、常用工具與測量?jī)x器儀表的使用
4、電路印刷線路板的制作
5、SMT表面貼裝技術訓練
6 、數字萬用表、收音機、聲控開關、遙控開關電路等實用電路的裝配訓練
電子工藝實訓通過“真刀真槍”電子產品的組裝調試，讓學生掌握基本的電子電路的操作技能，使學生具備元器件識別與測試，手工焊接，整機安裝與調試，電子設備故障排除，常用裝配工具、儀器儀表的使用等實踐動手能力，培養學生電子產品的裝配技能和嚴謹?shù)墓ぷ髯黠L(fēng)，為學習后續專業課程的學習以及為將來從事電子信息領域的工作打下堅實的操作基礎。
DBGY-01C 電工技能與工藝實訓考核實驗室成套設備
產品特點：
我公司根據國內各類企業對從業人員工藝要領與操作技能高熟練程度的迫切要求，綜合了"電子類""機械類""電子電器類"《電工技能實訓》教學大綱并按照勞動及社會保障部頒發的"工人技術等級標準"和"職業技能鑒定規范"的內容要求符合國家教育職業技術培訓"培養技能，重在應用"精神而研制的最新一代產品。實訓內容注重廣泛性、科學性和實用性。通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目實訓，可以達到職業技能鑒定中級以上水平。該設備是高等院校、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。
技術性能：
1、工作電源：三相四線 AC380V±10% 50HZ
2、工作溫度：-10℃~40℃，相對濕度<85%（25℃）
3、裝置容量：<1.0KVA
電子工藝電子技術實訓臺是本公司廣泛聽取各類院校建議和需求而研發的新一代實訓裝置，結構新穎、合理、工藝先進，實訓環境接近工業現場，通過開設一系列生產實習、工藝實習、課程設計，使學生具備電路設計、調試及電話、收音機、擴音器、無線電發送、接收器等產品的安裝、測試的技能，提高學生實際動手能力，加強學生與工廠的實際直接接軌。
出廠價:9000元/工位
一、技術性能
1. 輸入電源： 220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜200VA
4．外形尺寸：?jiǎn)蝹�(gè)實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
二、系統配置

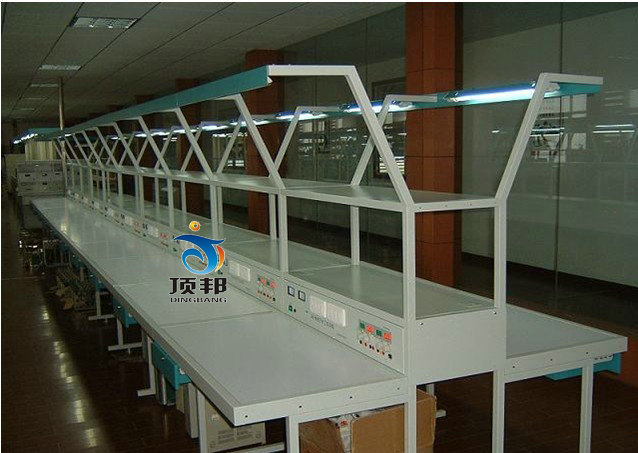

實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.電源柜
電源柜的輸入電源為2200V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。
3.實訓掛件（2套/臺）
1）直流電源單元
提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）信號源單元
信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。
4.實訓線路板（2套/臺）
| 序號 | 實訓線路板 | 能力目標 |
| 1 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
| 2 | 可調式串聯型晶體管穩壓電路 | 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
| 3 | 臺燈調光電路 | 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
| 4 | 集成穩壓電源 | 了解三端集成穩壓電源LM317的接線方法和應用 |
| 5 | 門鎖防盜報警器 | 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
| 6 | 聲光雙控節電燈 | 了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 |
| 7 | 調頻無線話筒 | 了解振蕩電路的工作原理 |
| 8 | 文氏橋振蕩器 | 掌握運放741的工作特點及振蕩器的工作原理和應用 |
| 9 | 模擬“知了”電子電路 | 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
| 10 | 門鎖防盜報警器 | 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
| 11 | 實用模擬自然風控制器 | 掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； |
| 12 | 六管超外差式調幅收音機 | 掌握收音機的工作原理及調試方法 |
| 13 | 集成FM收音機 | SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
| 14 | 編碼電子鎖電路 | 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
| 15 | 七彩循環裝飾燈控制器 | 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
| 16 | LED數字鐘 | 熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法 |
5.實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。
