DB-MX05 減速器模型
減速器是原動機和工作機之間的獨立的閉式傳動裝置，用來降低轉速和增大轉矩，以滿足工作需要，在某些場合也用來增速，稱為增速器。
選用減速器時應根據工作機的選用條件，技術參數，動力機的性能，經濟性等因素，比較不同類型、品種減速器的外廓尺寸、傳動效率、承載能力、質量、價格等，選擇最適合的減速器。
減速器是一種相對精密的機械，使用它的目的是降低轉速，增加轉矩。
實訓內容包括：典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。本實訓室作為制圖課程的實訓基地，制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。
選用減速器時應根據工作機的選用條件，技術參數，動力機的性能，經濟性等因素，比較不同類型、品種減速器的外廓尺寸、傳動效率、承載能力、質量、價格等，選擇最適合的減速器。
減速器是一種相對精密的機械，使用它的目的是降低轉速，增加轉矩。
實訓內容包括：典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。本實訓室作為制圖課程的實訓基地，制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。
| 序號 | 型號 | 名 稱 | 參考尺寸 | 數量 | 備 注 |
| 1 | DB-MX05-1 | 一級圓柱齒輪減速器（1） | 230×200×170 | 1 | 均可測繪鋁制 |
| 2 | DB-MX05-2 | 一級圓柱齒輪減速器（2） | 200×190×160 | 1 | 均可測繪鋁制 |
| 3 | DB-MX05-3 | 新單級圓柱齒輪減速器 | 230×220×105 | 1 | 均可測繪鋁制 |
| 4 | DB-MX05-4 | 一級圓柱斜齒輪減速器 | 200×230×170 | 1 | 均可測繪鋁制 |
| 5 | DB-MX05-5 | 一級圓柱人字齒輪減速器 | 200×230×170 | 1 | 均可測繪鋁制 |
| 6 | DB-MX05-6 | 單級圓錐齒輪減速器 | 230×180×250 | 1 | 均可測繪鋁制 |
| 7 | DB-MX05-7 | 展開式兩級圓柱減速器 | 285×250×180 | 1 | 均可測繪鋁制 |
| 8 | DB-MX05-8 | 分流式兩級圓柱減速器 | 300×260×185 | 1 | 均可測繪鋁制 |
| 9 | DB-MX05-9 | 展開式兩級圓柱斜減速器 | 285×250×180 | 1 | 均可測繪鋁制 |
| 10 | DB-MX05-10 | 分流式兩級斜齒輪減速器 | 300×260×185 | 1 | 均可測繪鋁制 |
| 11 | DB-MX05-11 | 同軸線式兩級減速器 | 280×260×188 | 1 | 均可測繪鋁制 |
| 12 | DB-MX05-12 | 兩級圓柱圓錐齒輪減速器 | 300×230×180 | 1 | 均可測繪鋁制 |
| 13 | DB-MX05-13 | 兩級同軸分流式減速器 | 350×180×260 | 1 | 均可測繪鋁制 |
| 14 | DB-MX05-14 | 中心驅動式齒輪減速器 | 210×300×260 | 1 | 均可測繪鋁制 |
| 15 | DB-MX05-15 | 兩級蝸輪蝸桿減速器 | 300×280×300 | 1 | 均可測繪鋁制 |
| 16 | DB-MX05-16 | 蝸桿上置式減速器 | 280×210×250 | 1 | 均可測繪鋁制 |
| 17 | DB-MX05-17 | 蝸桿下置式減速器 | 280×210×250 | 1 | 均可測繪鋁制 |
| 18 | DB-MX05-18 | 蝸桿旁置式減速器 | 280×240×200 | 1 | 均可測繪鋁制 |
| 19 | DB-MX05-19 | 圓柱齒輪錐齒輪蝸桿組合減速器 | 250×250×190 | 1 | 均可測繪鋁制 |
| 20 | DB-MX05-20 | 兩級自動送料齒輪箱 | 180×160×200 | 1 | 均可測繪鋁制 |
| 21 | DB-MX05-21 | 齒輪蝸桿減速器 | 320×180×275 | 1 | 均可測繪鋁制 |
| 22 | DB-MX05-22 | 組合齒輪變速器 | 320×310×185 | 1 | 均可測繪鋁制 |
| 23 | DB-MX05-23 | 一齒差行星齒輪減速器 | 250×160×280 | 1 | 均可測繪鋁制 |
| 24 | DB-MX05-24 | 諧波齒輪減速器原理 | 250×160×250 | 1 | 均可測繪鋁制 |
| 25 | DB-MX05-25 | 擺線針輪減速器原理 | 250×160×250 | 1 | 均可測繪鋁制 |
| 26 | DB-MX05-26 | 三級圓柱圓錐減速器 | 500×260×280 | 1 | 均可測繪鋁制 |
| 27 | DB-MX05-27 | 三級圓柱齒輪減速器 | 500×260×280 | 1 | 均可測繪鋁制 |
| 28 | DB-MX05-28 | 三級分流式減速器 | 500×300×280 | 1 | 均可測繪鋁制 |
| 29 | DB-MX05-29 | 四環減速器 | 550×330×240 | 1 | 均可測繪鋁制 |
| 30 | DB-MX05-30 | 上下軸布置式減速器 | 250×230×300 | 1 | 均可測繪鋁制 |

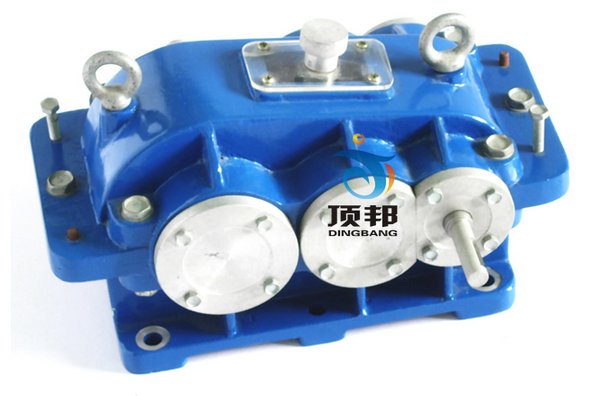

一級圓柱齒輪減速器 外形230×200×170

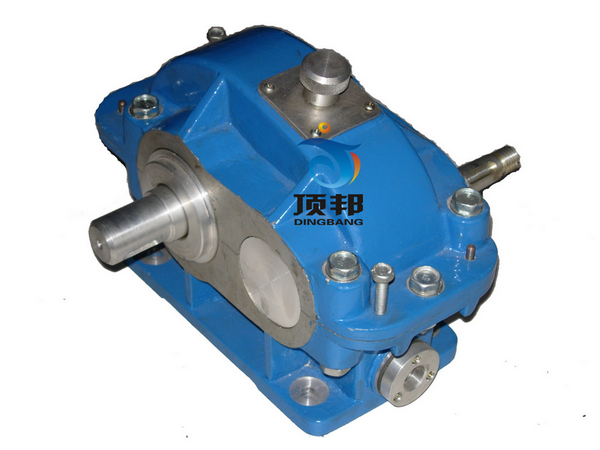

展開式兩級減速器 外形285×250×180

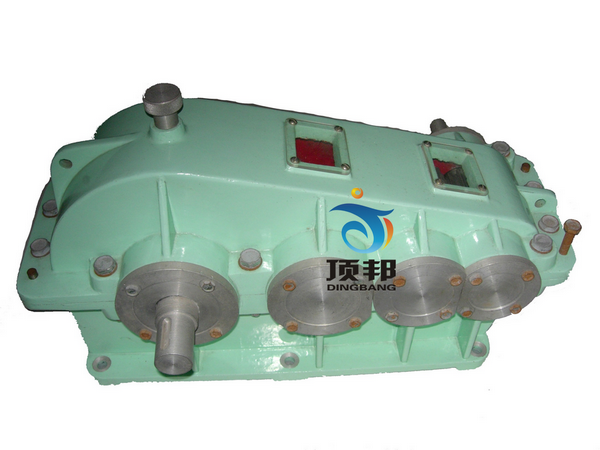

三級圓柱齒輪減速器 外形 500×260×280
