QPC-08A 氣動PLC控制實驗系統
一、概述
氣動PLC-08A實驗系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。同時柜式鋁槽結構氣動PLC控制實驗臺是我公司在插孔式木桌實驗臺上的一種創新，它比木桌更加適合現代化教學要求，能夠方便的組建回路，完成各種實驗，整體結構更加美觀。
該系統適應于理工科及大專院校、中專院校、職業學校中機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程序控制的功能，控制原理及編程技巧等。
二、基本結構及技術參數：
QPC-08A型氣動PLC控制實驗臺主要由實驗工作臺、電氣控制器件、氣動元器件、氣源、工具附件等部分組成：
一）實驗臺工作臺
本實驗臺實驗工作臺面，采用了工業控制常用的“T”型鋁型材材料，為氣動元件在工作面的安裝定位提供了極大的方便。并且提供了：1、金屬彈性卡座 2、“T”型專用螺母兩種安裝方式。為用戶標準器件實驗、非標準器件擴展實驗提供極大方便。
本實驗臺實驗臺架，采用了鋼質結構，整體焊接，表面噴塑。堅固耐用。
實驗臺的外形尺寸：高1800mm×寬1500mm×厚630mm
二）電氣控制器件
本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只控制模塊的導軌�？扇我饨M合擴展，及利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊、氣容模塊。以后可以擴展或更換：PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。
電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
PLC可編程控制器：采用了FP-XL14主機，（繼電器輸出方式）。
輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。
三） 氣動元器件
四）氣源：
采用的內置式雙頭靜音空氣壓縮機，主機采用高速電機，全封閉消聲防塵結構。具有低噪音，無振動，壽命長，易維護等優點。
電 源：AC 220V 50HZ
電機功率：2×175w 轉速：2880r/min
氣罐容量：18Ｌ氣罐壓力：1Mpa
氣罐重量：19Kg
五）工具附件

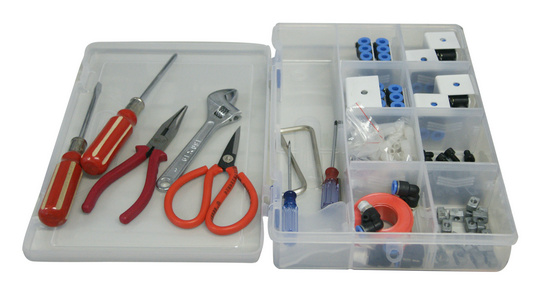

采用了菲力格 F-300專用工具配件盒。具體配置詳見清單
空氣壓縮機
三、主要特點：
1．電源：國家標準供電電源—AC220V/50HZ，帶短路保護、漏電保護、過載保護等功能
2.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3.氣動元件均配有鋁合金過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4.使用環境要求：防潮、防塵環境
5.電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
5.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
6．安裝、培訓：該設備需要現場安裝調試，培訓使用方法、注意事項及如何保養。
四、氣動基本實驗回路
本系統要求可開設壓力控制回路、方向控制回路、速度控制回路、位置控制回路、延時控制回路等五大類氣動組合回路實驗。
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回
QPC-08A氣動PLC控制實驗臺配置清單
| 序號 | 分類 | 項 目 | 型 號 規 格 | 數量 | 備 注 |
| 1 | 氣源 | 靜音空氣壓縮機 | MB-550W-9 | 1只 | 220V 550W 110L/min 0.75Mpa |
| 2 | 氣管 | PU氣管6×4 | 1卷 | 100米 | |
| 3 | 實驗臺 | 08A型鋼質實驗臺 | 1臺 | ||
| 4 | 三聯件 | AC2000三聯件 | 1只 | 裝在臺上 | |
| 5 | 氣容 | 1只 | 裝在臺上 | ||
| 6 | 元件固定配置板 | 1塊 | |||
| 7 | 鋁 底 板 彈 性 卡 裝 組 合 元 件 | 單作用缸 | QGX25×100 | 1只 | 帶Φ35撞塊 |
| 8 | 雙作用缸 | QGX25×100 | 2只 | 帶Φ26撞塊 | |
| 9 | 微動行程開關（含連接電纜插頭） | 4只 | 裝在雙作用缸上--安裝孔下移4mm | ||
| 10 | 旋轉氣缸 | 1只 | 頂邦透明元件 | ||
| 11 | 單向節流閥 | JSC601 | 7只 | 裝在各種氣缸體上 | |
| 12 | 減壓閥（帶壓力表） | AR2000 | 1只 | ||
| 13 | 二位五通手動換向閥 | 4H210-08 | 1只 | ||
| 14 | 二位二通單電磁換向閥-配連接線 | 2V025-08、DC24V | 1只 | ||
| 15 | 二位三通單電磁換向閥-配連接線 | 3V210-08、DC24V | 1只 | ||
| 16 | 二位五通單電磁換向閥-配連接線 | 4V210-08、DC24V | 2只 | ||
| 17 | 二位五通雙電磁換向閥-配連接線 | 4V220-08、DC24V | 1只 | *DY* | |
| 18 | 三位五通雙電磁換向閥-配連接線 | 4V230-08、DC24V | 1只 | ||
| 19 | 二位五通單氣控換向閥 | 4A210-08 | 2只 | ||
| 20 | 二位五通雙氣控換向閥 | 4A220-08 | 2只 | ||
| 21 | 順序閥 | KPSA-8 | 1只 | 頂邦透明元件 | |
| 22 | 按鈕行程閥 | MOV-3A | 1只 | 不帶鎖(或帶鎖改裝) | |
| 23 | 或門型梭閥 | KS-L8 | 2只 | 頂邦透明元件 （標簽位置） | |
| 24 | 快速排氣閥 | KP-L8 | 2只 | ||
| 25 | 單向閥 | KA-L8 | 2只 | 頂邦透明元件 | |
| 26 | 單向節流閥 | RE-02 | 2只 | ||
| 27 | 機控行程閥 | MOV-2 | 2只 | 配件盒內1只另1只改為垂直方向 | |
| 28 | 氣壓自動開關 | 0.5-1.0MPa | 1只 | 壓差調節0.2-0.4MPa | |
| 29 | 雙齒輪齒條同步機構 | 1付 | 頂邦設計，氣動實驗附件 | ||
| 30 | 電 器 控 制 | PLC直流電源單元（DC：24V） | 1只 | 裝在臺上AC:220V/DC:24V | |
| 31 | PLC編程器控制單元 | 可根據用戶要求配置 | 1只 | 裝在臺上，標配:松下FP-X L14 | |
| 32 | PLC電器輸入單元 | 1只 | 裝在臺上 | ||
| 33 | PLC電器輸出單元 | 1只 | 裝在臺上 輸出:DC24V | ||
| 34 | 繼電器控制輸出單元 | 1只 | 裝在臺上 輸出:DC24V | ||
| 35 | 單元電器連接電纜 | 4條 | 其中電源連接2條 | ||
| 36 | 220V電源線 | 1條 | |||
| 37 | 墻壁插座 | 四位250V、10A | 1只 | ||
| 38 | PLC編程通訊電纜 | 可根據用戶要求配置 | 1條 | 標配:松下AFC8513 | |
| 39 | 資料 | 實驗指導書 | 2冊 | ||
| 40 | 編程軟件光盤 | 編程軟件及程序 | 1碟 | ||
| 41 | 工 具 配 件 盒 | 專用工具配件盒 | 300×200×62 mm | 1個 | 菲力格F-300 |
|
螺絲刀6×100(一字、十字),3×80 (一字、十字)、氣管助拔器 活動扳手150×19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀 |
各一把 | ||||
|
內六角螺絲M6×15=20只 M6×25=20只、鋁槽T形螺母 30只 皮管定位壓板4只、 Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只 塑料氣孔塞頭25只、生料帶1個、 保險絲2.5A 5只 Y型減徑三通Ø8-2×Ø6 1只（氣泵上）、氣泵電源開關 1只 微動行程開關（配件）2只、601-Ø6、602-Ø6彎接頭 各2只 |
1套 | ||||
