建筑水暖工安裝技能實訓裝置，水暖工實訓裝置
一、概述：
建筑水暖工安裝技能實訓裝置，水暖工實訓裝置適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或學員進行智能樓宇及物業管理中的給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、
學生可在實訓安裝平臺網孔模擬墻上安裝管路
設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。

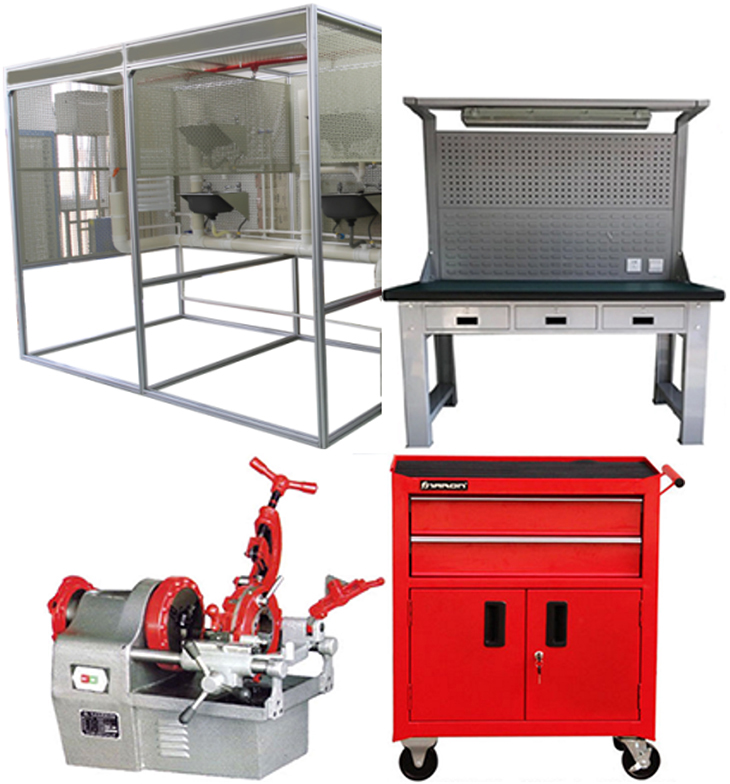

參考圖片
二、系統構成
1、整體鋼結構鉗工臺和網孔板；
2、臺虎鉗；
3、電動切管套絲機；
4、三角架龍門鉗。
5、管鉗管件
6、操作鉗工平臺
7、實訓安模擬間平臺
8、板式散熱器1臺
9、小背簍衛生間散熱器1臺
10、洗漱盆1臺
11、掛墻式小便器1個
12、蹲便器1個
13、熱水器1個
三、水暖工實訓裝置設備各技術參數
²鉗工臺外形尺寸：1200X750X1500mm;
²網孔板尺寸：3400X800X2000mm；
²鉗工臺材料：噴朔鋼。
²電動切管套絲機功率：750W；
²電壓：220V；
²主軸額定轉速：26-28（r/min）；
²套制螺紋范圍：1/2-4；
²加工最大管徑：直徑50mm；
²適用范圍：消防給排水管道；
²安全保護：接地保護。
²移動專用工具箱
²規格840*360*820MM
²型號: 二層
²貨號: 輕型移動工具箱
²附加功能: 具有拆裝，抽屜柜門
²包裝重量: 一套自重在22公斤以上
²材質: 金屬
²金屬材質: 其它
²實訓安裝臺架
²模擬墻外架采用工業鋁型材制作，墻面采用噴塑鋼網孔模擬墻、配合建筑給排水設備電機水泵站安裝底連接、
²管道安裝網孔墻
²給排水管道實訓：
²給水管道采用PPR管切割安裝，排水管道采用PVC道安裝連接，配接各種彎頭，接頭，閥門，等實訓耗材。
