1. 專業性強：桑塔納手動空調實訓臺針對桑塔納車型進行設計，充分考慮了桑塔納車內空調系統的結構特點和工作原理，可以幫助你快速掌握桑塔納手動空調系統的維修技能。
2. 操作簡便：桑塔納手動空調實訓臺采用手動操作方式，操作簡單易學，即使是沒有經驗的初學者也能快速上手。
3. 功能齊全：桑塔納手動空調實訓臺配備了各種常用工具和測試儀器，可以模擬實際維修場景，幫助你全面了解桑塔納手動空調系統的各個部分及其故障排除方法。
4. 安全可靠：桑塔納手動空調實訓臺采用優質材料制作，結構牢固，安全可靠，可以放心使用。
二、桑塔納手動空調實訓臺的使用步驟
1. 準備工作：首先需要將桑塔納手動空調實訓臺放置在平穩的地面上，確保設備穩定。然后將所需的工具和測試儀器擺放整齊，方便隨時使用。
2. 接線：根據桑塔納手動空調實訓臺的說明書，正確連接各個部件的電源線和信號線。注意在連接過程中要避免短路和接觸不良等問題。
3. 啟動設備：當所有連接完成后，按下實訓臺的啟動按鈕，設備即可開始運行。此時，你可以看到設備的顯示屏上顯示出各種參數信息，說明設備已經正常工作。
4. 學習操作：接下來，你可以開始學習如何使用桑塔納手動空調實訓臺進行實際操作。通過閱讀說明書和觀看培訓視頻等途徑，了解設備的各項功能和使用方法。在實際操作過程中，可以逐步熟悉各項操作流程，提高自己的維修技能。
5. 實戰演練：在掌握了基本操作方法后，你可以嘗試進行實戰演練。通過拆卸、組裝和診斷桑塔納手動空調系統，加深對空調系統原理和維修技巧的理解。同時，也可以檢驗自己在實際操作中的熟練程度和準確性。
三、桑拿手動空調實訓臺的優勢
1. 提高維修效率：通過使用桑拿手動空調實訓臺進行實戰演練，可以讓你在短時間內快速掌握桑拿手動空調系統的維修技能。這不僅可以提高你的工作效率，還可以節省大量的時間和精力。
2. 降低維修成本：由于實訓臺可以幫助你快速找到故障原因并進行修復，因此在實際維修過程中可以避免不必要的拆裝和更換零件。這樣既可以降低維修成本，又可以延長設備的使用壽命。
3. 增強安全意識：在使用桑拿手動空調實訓臺進行實戰演練的過程中，你會更加注重安全問題，養成良好的操作習慣。這不僅可以保障你自己的安全，還可以減少因操作不當導致的事故發生。
總之，桑塔納手動空調實訓臺是一款非常實用的汽車維修工具。通過學習和使用這款實訓臺，相信你一定能夠掌握桑塔納手動空調系統的原理和維修技巧，為自己的愛車提供專業的維修服務。

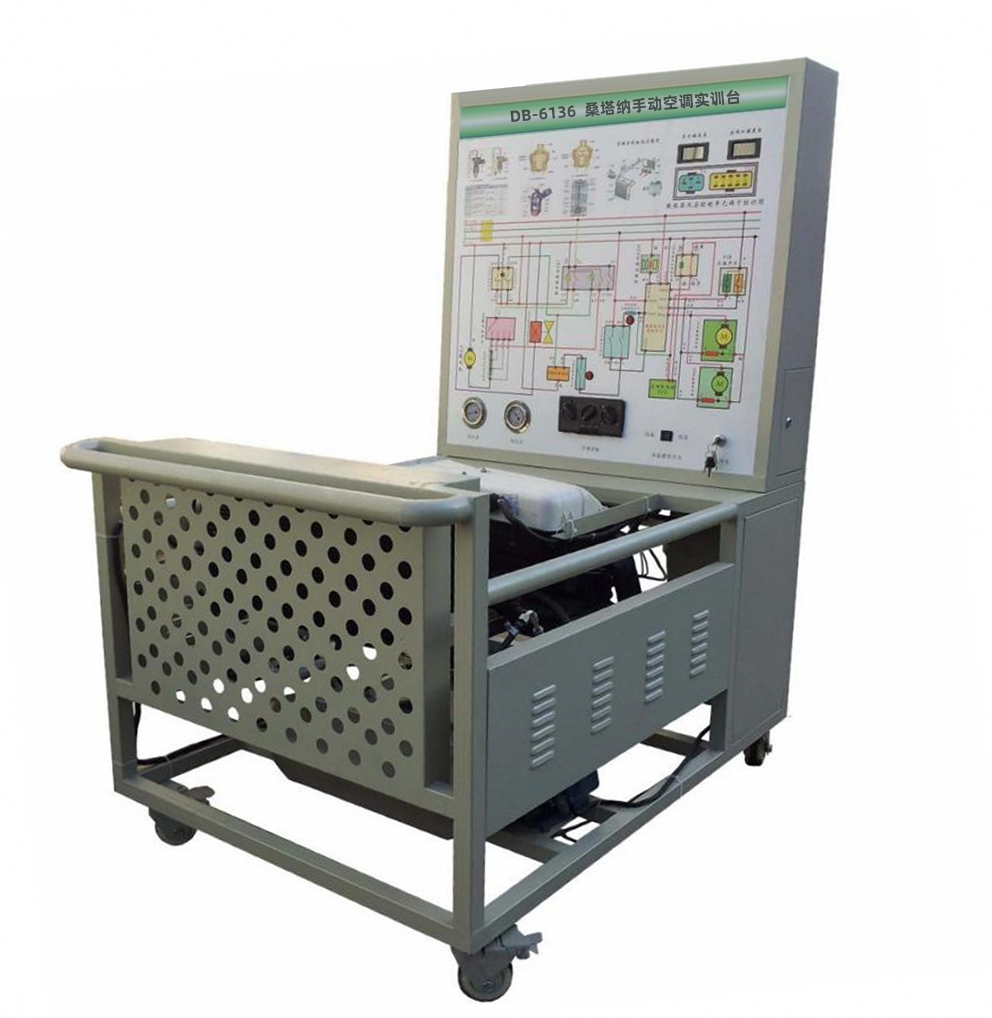

DB-6136 桑塔納手動空調實訓臺
一、產品簡介
桑塔納手動空調實訓臺設備采用原汽車手動空調系統為基礎，充分展示汽車手動空調系統的組成結構和工作過程。
桑塔納手動空調實訓臺適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車手動空調系統理論和維修實訓的教學需要。
桑塔納手動空調實訓臺滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1.真實可運行的汽車手動空調系統，充分展示汽車手動空調系統的組成結構和工作過程。
2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車手動空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車手動空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 220V/380V
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板(帶面板柜） | 裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) | 套 | 1 |
| 2 | 點火開關 | 上海頂邦 | 個 | 1 |
| 3 | 信號模擬裝置 | 上海頂邦 | 套 | 1 |
| 4 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
| 5 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
| 6 | 數字式進風口溫度表 | 上海頂邦 | 個 | 1 |
| 7 | 數字式出風口溫度表 | 上海頂邦 | 個 | 1 |
| 8 | 空調控制器總成 | 原車 | 套 | 1 |
| 9 | 空調蒸發箱總成 | 原車 | 套 | 1 |
| 10 | 壓縮機總成 | 原車 | 套 | 1 |
| 11 | 膨脹閥總成 | 原車 | 套 | 1 |
| 12 | 干燥器總成 | 原車 | 套 | 1 |
| 13 | 鼓風機總成 | 原車 | 套 | 1 |
| 14 | 冷凝器 | 原車 | 個 | 1 |
| 15 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
| 16 | 冷卻電子風扇 | 原車， | 套 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 18 | 故障模擬與排除裝置 | 上海頂邦 | 套 | 1 |
| 19 | 設備教師手冊 | 上海頂邦 | 套 | 1 |
| 20 | 設備合格證、保修卡 | 上海頂邦 | 套 |
1 |
