氣體定壓比熱測定儀實驗指導書
一、實驗?zāi)康暮鸵?/strong>
1. 了解氣體比熱測定裝置的基本原理和構思。
2. 熟悉本實驗中的測溫、測壓、測熱、測流量的方法。
3. 掌握由基本數據計算出比熱值和求得比熱公式的方法。
4. 分析本實驗產生誤差的原因及減小誤差的可能途徑。
二、實驗裝置和原理
裝置由顯示屏、風機、流量計、比熱儀主體、電功率調節及測量系統等五部分組成。

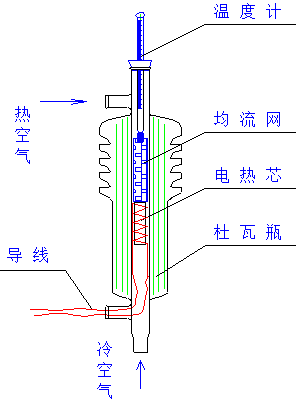

比熱儀主體如圖一所示。
圖一 比熱儀主體
實驗時，被測空氣（也可以時其它空氣）由風機經流量計送入比熱儀主體，經加熱、均流、旋流、混流后流出。在此過程中，分別測定：空氣在流量計出口處的干、濕球溫度（t0，tw）；氣體經比熱儀主體的進出口溫度（t1，t2）；氣體的體積流量（V）；電熱器的輸入功率（W）；以及實驗時相應的大氣壓（B）和流量計出口處的表壓（Δh）。有了這些數據，并查用相應的物性參數，即可計算出被測氣體的定壓比熱（Cpm）。
氣體的流量由節流閥控制，氣體出口溫度由輸入電熱器的功率來調節。
本比熱儀可測300℃以下的定壓比熱。
圖二 顯示屏面板
三、顯示屏操作說明
1、面板按鈕說明（如圖二所示）
K1=開機/說明/設置
K2=保存退出
K3=加濕器開關/加
K4=起動停止/傳感器清零/減
K5=傳感器恢復/進位
2、開機
打開電源后指示燈頻閃，按K1即可正常工作，此時K3作加濕器開關使用，K4作起動/停止開關使用，此時按K1可轉換說明頁，再按返回。
3、設置
在工作狀態下按K1不放（大于2秒）即可進入設置狀態，此時按K1可選擇傳感器清零，工作電壓設定。
或時間設置，按K2保存退出。
①傳感器清零
此時K4傳感器清零、K5恢復、K2保存退出、K1功能轉換（保存）
②設定工作電壓
此時K3是加、K4是減、K2保存退出、K1功能轉換（保存）
③設置時間
此時K3是加、K4是減、K5是進位、K2保存退出、K1功能轉換
四、實驗步驟和數據處理
1. 接通電源及測量?jī)x表，選擇所需的出口溫度計插入混流網的凹槽中。
2. 開動風機，調節節流閥，使流量保持在額定值附近。測出流量計出口空氣的干球溫度（t0）和濕球溫度。
3.調節流量，使它保持在額定值附近。逐漸提高電熱器功率，使出口溫度升高至預計溫度
[可以根據下式預先估計所需電功率：
式中：W為電熱器輸入電功率（瓦）；
Δt為進出口溫度差（℃）；
τ為每流過10升空氣所需的時間（秒）。]
4. 待出口溫度穩定后（出口溫度在10分鐘之內無變化或有微小起伏，即可視為穩定），讀出下列數據，每10升空氣通過流量計所需時間（τ,秒）；比熱儀進口溫度——即流量計的出口溫度（t1,℃）和出口溫度（t2℃）；當時相應的大氣壓力（B，毫米汞柱）和流量計出口處的表壓（Δh，毫米汞柱）；電熱器的輸入功率（W，瓦）。
5. 根據流量計出口空氣的干球溫度和濕球溫度,從濕空氣的干濕圖查出含濕量(d,克/公斤干空氣)，并根據下式計算出水蒸氣的容積成分：
6. 根據電熱器消耗的電功率，可算出電熱器單位時間放出的熱量：
千卡/秒7. 干空氣流量（質理流量）為：
公斤/秒8. 水蒸氣流量為：
公斤/秒9. 水蒸氣吸收的熱量：
千卡/秒10. 干空氣的定壓比熱為：
千卡/（公斤·℃）
11. 計算舉例
某一穩定工況的實測參數如下：
t0=8℃； tw=7.5℃； B=748.0毫米汞貢柱
t1=8℃； t2=240.3℃； τ=69.96 秒/10升；
Δh=16 毫米水柱; W=41.84千瓦
查干濕圖得 d=6.3克/公斤干空氣（ψ=94%）
千卡/秒
公斤/秒
公斤/秒
千卡/秒
千卡/（公斤·℃）12. 比熱隨溫度的變化關系
假定在0—300℃之間，空氣的真實定壓比熱與溫度之間近似地有線性關系，則由t1到t2的平均比熱為：
因此，若以
為橫坐標，

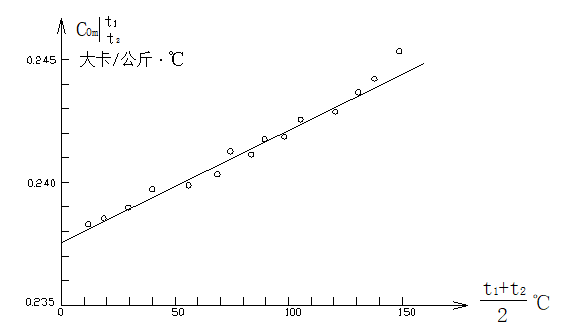

為縱坐標（如圖三），則可根據不同的溫度范圍內的平均比熱確定截距a和斜率b，從而得出比熱隨溫度變化的計算式。
圖 三
五、注意事項
1. 切勿在無氣流通過的情況下使電熱器投入工作，以免引起局部過熱而損壞比熱儀主體。
2. 輸入電熱器的電壓不得超過220伏。氣體出口最高溫度不得超過300℃。
3. 加熱和冷卻要緩慢進行，防止溫度計和比熱儀主體因溫度驟增驟降而破裂。
4. 停止試驗時，應切斷電熱器，讓風機繼續運行十五分鐘左右（溫度教低時可適當縮短）。
DB-QDBR 氣體定壓比熱測定儀
實驗?zāi)康模?br style="padding: 0px; margin: 0px;" />
了解氣體定壓比熱測定儀的基本原理及構造。
熟悉本實驗中的溫度、壓力、流量、濕度的測量方法。
分析本實驗產生誤差的原因及減小誤差的可能途徑。
可測量300攝氏度以下空氣的定壓比熱。
掌握由基本數據計算出比熱值，并計算空氣的比定壓熱容。
主要配置：
低噪音鼓風機，真空渡瓦瓶比熱測定本體及支架，精度±0.2濕式氣體流量計及差壓計和干濕溫度計，加熱調節溫度控制箱一臺，內有：精密溫度數顯儀表（配有鎧裝熱電偶），功率測量數顯儀表，電子集成調壓模塊，可配套不銹鋼實驗臺等。
技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率200W。
2、比熱容測定儀本體由內壁鍍銀的多層杜瓦瓶、電加熱器（100W）組成，本體加熱最高溫度：≦300℃。
3、濕式氣體流量計：額定流量：0.5m3/h,容積：5L/r，配有U型壓力計和溫度計。
4、低噪聲鼓風機：轉速2800r/min ，功率120W，風量3.2m3/min ，風壓490Pa。
5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓
模塊電路。
6、外形尺寸約：1400×500×1600
熟悉本實驗中的溫度、壓力、流量、濕度的測量方法。
分析本實驗產生誤差的原因及減小誤差的可能途徑。
可測量300攝氏度以下空氣的定壓比熱。
掌握由基本數據計算出比熱值，并計算空氣的比定壓熱容。
主要配置：
低噪音鼓風機，真空渡瓦瓶比熱測定本體及支架，精度±0.2濕式氣體流量計及差壓計和干濕溫度計，加熱調節溫度控制箱一臺，內有：精密溫度數顯儀表（配有鎧裝熱電偶），功率測量數顯儀表，電子集成調壓模塊，可配套不銹鋼實驗臺等。
技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率200W。
2、比熱容測定儀本體由內壁鍍銀的多層杜瓦瓶、電加熱器（100W）組成，本體加熱最高溫度：≦300℃。
3、濕式氣體流量計：額定流量：0.5m3/h,容積：5L/r，配有U型壓力計和溫度計。
4、低噪聲鼓風機：轉速2800r/min ，功率120W，風量3.2m3/min ，風壓490Pa。
5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓
模塊電路。
6、外形尺寸約：1400×500×1600
