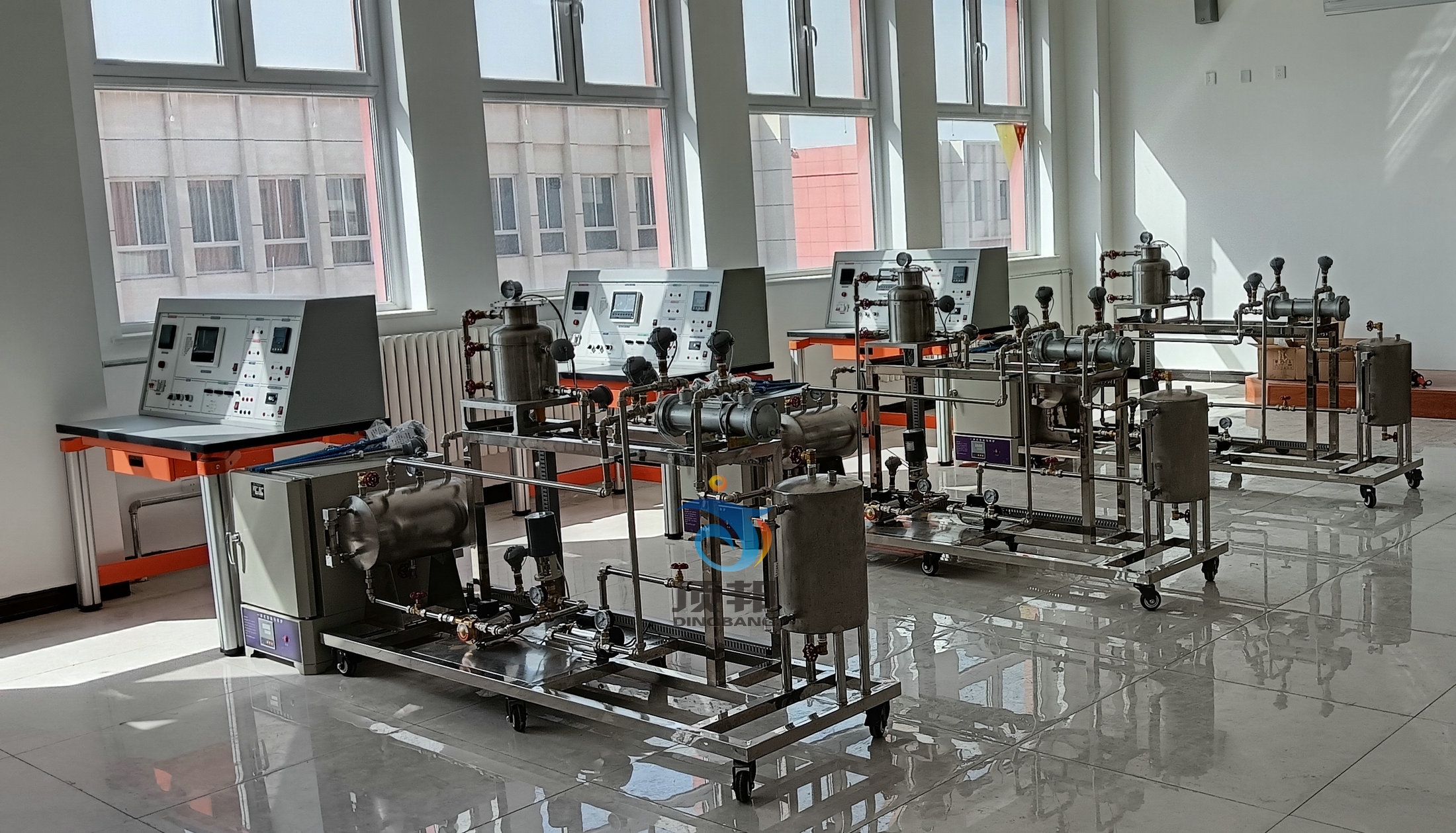

案例圖片：
DB-LL801 流量安裝檢測控制系統
一、概述流量是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
流量安裝檢測控制系統主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
二、實訓系統功能
1、以液位為測量對象，工藝流程簡明，配置多類型的流量系列儀表，整個系統采用開放性設計，可進行儀表的選型、安裝、調校檢定、調節系統投運、故障設置及排除、聯鎖投運等實訓功能。
三、可實訓項目
1、節流元件認識、選型、安裝；流量變送器選型
2、氣體管道的流量檢測
3、流量檢測的比較校驗
4、稱重系統的操作
5、流量系統的溫壓補償認識
6、流量調節顯示儀表選型組態、調試、投運
7、流量檢測、變送、調節顯示系統故障排除
8、流量系統報警及連鎖控制系統設計。
四、實訓系統配置
1、304不銹鋼系統框架外形尺寸（長寬高）2000×700×1700mm
2、玻璃轉子流量計（1臺）0.16-1.6m3/h。
3、金屬管浮子流量計（1臺）
4、孔板（2臺）定制。
5、文丘里（1臺）定制。
6、差壓變送器（1臺） CXT。
7、電動調節閥（1臺）
8、電磁流量計（1臺）
9、渦輪流量計（1臺） LWGY-15。
10、超聲波流量計（1臺）
11、渦輪流量計（1臺）LWGQ-15。
12、熱式氣體質量流量計（1臺）
13、液位計（2支）0-300mm。
14、稱重儀（1臺）
15、離心泵（1臺）0.75kW。
16、風機（1臺）
17、鉑熱電阻（1只） WZP-270 L50。
18、溫度變送器（1只）Pt100。
20、壓力變送器（1只）
21.旋翼式水表（1臺）
22.輸入側防爆安全柵（2臺）
23、電加熱管（1支） 220V/1.5KW。
24、單相調壓模塊（1塊）單相。
25、彩色7寸12路萬能輸入模塊：1套含485通信、多種萬能信號輸入輸入信號電 流：0～20mA、0～10mA、4～20mA、0～10mA開方、4～20mA開方、電 壓：0～5V、1～5V、0～5V開方、1～5V開方、0～20mV、0～100mV、±20mV、±100mV、熱 電 阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2線性電阻：0～400Ω、熱 電 偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
26、實訓平臺實驗臺：1200×700×1550mm。桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上。
POR01模塊裝置
手機APP請掃描主機開機時顯示的軟件二維碼或APP”下載安裝后再添加設備進行操控使用。可視化配網，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP數據功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式群組管理控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確�？刂瓢踩�。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
*4）屏幕翻轉功能：可以實現液晶四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
5）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
6）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
7）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
8）APP報表功能：可以提供日報表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
9）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
10）TFT真彩屏IPS高清顯示，
11）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
12）電壓：支持電壓220V50HZ/380V50HZ.
*13）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2.5顯示。
*14）提供設以下安全報告截圖：A、電擊媓量和危險防護安全、B、SEVL電路、C受限制電源、D發熱要求、E異常工作和保護條件。
DB-WD101 溫度安裝檢測控制系統
一、概述溫度安裝檢測控制系統，實驗溫度范圍0—150℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、K型溫度傳感器1200℃?zhèn)鞲凶兯推鞯冉M成。可以和智能調節儀組成溫度檢測和閉環PID調節溫度控制系統。
溫度安裝檢測控制系統通過智能調節儀的通訊口與上位機通訊�？刂茀�(shù)可以在智能控制儀表中以及位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
二、實訓系統功能
1. 溫度安裝檢測控制系統以溫度為測量對象，工藝流程簡明，配置多類型的溫度系列儀表，整個系統采用開放性設計，可進行儀表的選型、安裝、調校檢定、調節系統投運、故障設置及排除、聯鎖投運等實訓功能。
三、實訓項目
1、溫度檢測元件認識、選型、安裝；溫度變送器選型
2、補償導線的選型；溫度檢測儀表的比較校驗；
2、手持紅外測溫儀的操作
3、溫度調節顯示儀表選型組態、調試、投運
4、溫度檢測、變送、調節顯示系統故障排除；
5、溫度系統報警及連鎖控制系統設計；
6、溫度單回路系統的設計與整定；
7、溫度串級回路系統的設計與整定。
四、實訓系統配置
1、系統框架（1套）
304不銹鋼
外形尺寸（長寬高）2000×500×1550mm、實驗臺1200×700×1550mm。
2、鉑熱電阻（2支） WZP-270 L=50。
3、鉑熱電阻（2支） WZP-270 L=400。
4、鉑熱電阻（1支） WZP-270 L=300。
5、鉑熱電阻（1支） WZP-270 L=200。
6.、雙金屬溫度計（1支） WSS-301。
7.、雙金屬溫度計（2支） WSS-311。
8、裝配式熱電偶（8支） WRE-270。
9、裝配式熱電偶（1支） WRN-270。
10、單相調壓模塊（1塊）單相。
11、電加熱管（1支） 220V/1.5KW。
12、防干燒模塊（1塊）
13、電動調節閥（1臺）
14、壓力表（2臺）0～0.4OOKPa。
15、液位計（2臺）中心距300mm。
16、夾套鍋爐：雙層不銹鋼制作耐壓0,6MP加熱功率1500W,模擬控制4-20MA.
17.萬能輸入溫度變送模塊（9只）
18、彩色7寸12路萬能輸入模塊1套含485通信、多種萬能信號輸入輸入信號
電 流：0～20mA、0～10mA、4～20mA、0～10mA開方、4～20mA開方、電 壓：0～5V、1～5V、0～5V開方、1～5V開方、0～20mV、0～100mV、
±20mV、±100mV、熱 電 阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
線性電阻：0～400Ω、熱 電 偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
19、水泵（2臺）
20、馬沸爐（1臺）
單相200V，50Hz，2kW。最高溫度1000℃，配控制器，溫度控制誤差<0.5℃。開孔并配安裝螺紋，用于實訓中插入并安裝熱電偶、熱電阻測溫元件。
21、輸入側防爆安全柵（2臺）
22、補償導線（10m）與所用熱電偶配套。
23、實訓平臺實驗臺：1200×700×1550mm。桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上。 一、概述
氣動薄膜控制閥在《熱工化工檢測技術》課程教學的重要組成部分，通過該實驗?zāi)芗由顚W(xué)生對自動檢測技術理論的理解，使學生更好的學好這門工程基礎課，了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。通過流量、壓力；產生交變壓力信號控制流體過程，以加深學生對壓力檢測技術的理解。
1.熟練掌握氣動薄膜控制膜頭的拆解與組裝
2.熟練掌握閥門定位器在控制閥上的安裝、調試
3.熟練掌握手操器的電路、氣路連接
4.調熟練掌握節閥行程校驗
5.熟練掌握調節閥本體試漏
6.熟練掌握調節閥泄漏量測試。
三、實訓系統配置
一、操作臺參數：
1、外形尺寸（長寬高）1400×600×700mm。
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板。
二、漏電開關1個
電壓220VAC；
三、盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關
四、數字精密壓力變送器1個
1、測量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
五、壓力量計1個
1、測量介質：氣體；
量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
六、行程測量專用儀表1套
1、量程.0-30mm；
2、液晶顯示器；
3、磁性儀表座；
4、測量調節閥行程時專用鏈接件；
5、配數據專用線
七、安裝支架2套
1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。
2、支架底部可自由移動；
3、表面鍍鋅處理。
八、輔助操作臺1套
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
九、操作器
供電電源：220VAC；閥位給定輸出信號：4～20mA；閥位反饋輸入信號：4～20mA，通訊方式：RS485。
十、空氣壓縮機
十、水泵：750W，不銹鋼渦旋式
十一、水箱：工程塑料板，防生銹
十二POR01模塊裝置
手機APP請掃描主機開機時顯示的軟件二維碼或APP”下載安裝后再添加設備進行操控使用。可視化配網，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP數據功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式群組管理控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確�？刂瓢踩�。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
*4）屏幕翻轉功能：可以實現液晶四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
5）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
6）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
7）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
8）APP報表功能：可以提供日報表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
9）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
10）TFT真彩屏IPS高清顯示，
11）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
12）電壓：支持電壓220V50HZ/380V50HZ.
*13）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2.5顯示。
*14）提供設以下安全報告截圖：A、電擊媓量和危險防護安全、B、SEVL電路、C受限制電源、D發熱要求、E異常工作和保護條件
DB-BSQ301 變送器調校實訓系統
一、概述壓力測量設備在工程上應用廣泛，種類繁多。對壓力測量設備的關鍵部件壓力傳感器的標定是保證設備精度的最重要環節。因此，壓力傳感器標定實驗是《熱工檢測技術》課程教學的重要組成部分，通過該實驗?zāi)芗由顚W(xué)生對自動檢測技術理論的理解，使學生更好的學好這門工程基礎課，了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。用壓力波發生裝置產生交變壓力信號，用以上幾種壓力傳感器同時測量這一壓力信號，測量各壓力傳感器的動態特性。
變送器調校實訓系統
變送器調校實訓系統
變送器調校實訓系統
二、實訓系統功能
1.熟練掌握壓力校驗儀的使用
2.熟練掌握壓力檢定臺的使用
3.熟練掌握差壓變送器的操作及使用
4.熟練掌握壓力表的使用實訓
5.熟練掌握差壓變送器的調校實訓
6.熟練掌握手操器的操作實訓
三、實訓系統配置
1、壓力校驗儀
全自動氣壓校驗臺，壓力量程：-95～600KPa；精度：0.05；直流電壓輸出：DC 24V；電流測量：0～20.0mA；電壓測量：0～10.0V。
2、精密壓力表
測量范圍：0～0.400KPa，精度：0.4級。
3、差壓變送器 1個
（0～100kPa）采用獨特的單晶硅復合壓力傳感器、先進的整體式膜盒結構和最新的微處理器技術，采用雙溫度傳感器，采用先進的MEMS傳感技術和ASIC技術，支持HART協議。
4.手操器軟
1）交互式智能校驗儀，模擬二線制變送器輸出mA信號；波形輸出，參數可配置；按步長或自定義信號值快捷輸出；頻率/脈沖信號輸出，幅值可調；24VDC配電/回路電流測量；2/3/4線制電阻（熱電阻）測量；內置ITS-90國際溫標雙向查表；攝氏度及華氏度溫標切換；手動或自動冷端補償方式；配置高精度冷端溫度傳感器；手操通訊器：支持HART協議；數據記錄功能：支持長時間記錄及數據保存；過程校驗功能：支持自定義配置校驗現場儀表；報警功能：測量模式下可啟動高位或低位報警；
2）通訊功能：支持RS485有線Lora無線通訊；清零功能：mV/電阻信號測量時可進行小信號清零；可更換的充電電池，支持邊充電邊使用；使用24K鍍金材質，有效保證信號精度；兩路信號獨立，可同時進行測量和輸出，也可同時進行2路測量。
5、變送器安裝支架（1套）：對差壓變送器進行固定的托架。
6、工作臺（1套） ：外形尺寸（長寬高）1400×600×750mm，
7、空氣壓縮機一套
8、實訓平臺實驗臺：1200×700×1550mm。桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上
